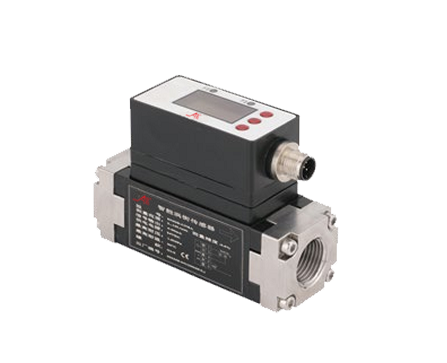

AVS100-W微量渦街流量計

產品特點

AVS100-W微量渦街流量計概述

AVS100-W系列智能渦街流量溫度傳感器基于卡門渦街原理，卡門渦街是美籍匈牙利科學家馮·卡門在1911年觀察到并研究的現象:當流體繞過非流體線形物體時，物體尾流左右兩側產生的成對的、交替排列的、旋轉方向相反的反對稱渦旋。這種漩渦的產生具有周期的、交替變化的性質，變化頻率與流體速度成正比，這就是卡門渦街現象，具體關系為關系為Sr=fdN。渦街流量計就是利用這種現象的性質，通過測量渦流的脫落頻率確定流體的速度或流量而支撐的流量計。具有體積小，設定簡便等優點，內置智能電路，可任意設置流量上下限報警值，可遠程監控實時流量狀況，全參數現場任意設置。

產品參數

資料下載

產品特點

采用高精度傳感器進行溫度測量，信號由后部處理電路處理后轉換成標準工業電信號輸出并顯示，可任意設置溫度上下限報警值，可遠程監控實時溫度狀況，全參數現場任意設置。

產品參數

適合介質:液體(但粘度在3mPa.s，3cP以下)

流量范圍：0.5-4,2-16,5-40,10-100，20-200（單位：L/min）

介質溫度：0-90°C(未凍結或未結露)

顯示單位:瞬時流量:L/min 累計流量:L/min

精度:顯示值:±5% 模擬量輸出:±3%

重復精度:+1%

耐壓:8bar

壓損:最大流量時 45KPa 以下

開關量輸出:

①輸出:2路PNP或者NPN輸出

②最大負載電流：80mA

③電源電壓：DC12-24V±10%

④響應時間：0.5s/1s/2s

⑤輸出保護：短路保護

⑥輸出模式：

流量：遲滯模式、上下限比較模式、累計輸出模式、累計脈沖輸出模式可選

溫度：遲滯模式、上下限比較模式可選

⑦模擬量輸出

電壓輸出：輸出電壓:1~5V輸出阻抗:1kΩ

電流輸出電流:4~20mA最大負載阻抗；DC12V時300Ω、DC24V時600Ω
